Wattmètre de précision astatique Chauvin Arnoux Type : 2,5 5 A (1)
Fonction : Mesurer la puissance électrique consommée par une charge.
Description : Ce wattmètre tient dans un boîtier. Un cadran, devant lequel se déplace une aiguille, indique la puissance absorbée par la charge. Plusieurs bornes permettent de connecter le wattmètre entre la charge et la source de courant qui l'alimente.

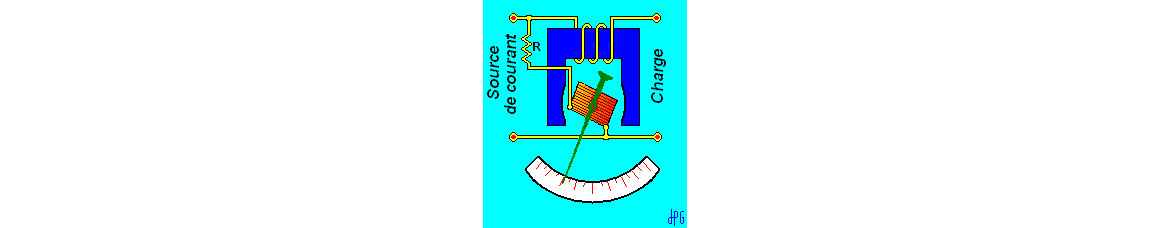

Un wattmètre électrodynamique est un galvanomètre dans lequel le champ de l'aimant permanent est remplacé par celui fourni par une bobine où passe le courant consommé par la charge. La tension fournie par la source est proportionnelle au courant qui passe dans le cadre de l'équipage mobile de telle sorte que ce cadre dévie suivant le produit de la tension par le courant fourni à la charge. Par conséquent, l'aiguille, qui est solidaire du cadre, dévie suivant la puissance consommée par la charge.
Mode opératoire :
Connecter le wattmètre :
- en série avec la source de courant qui alimente la charge,
- et, suivant les cas, en parallèle soit avec la charge, soit aux bornes de la source.
L'appareil fonctionne, quelque soit sa position, en continu et en alternatif même non sinusoïdal.
N° inventaire UBO :
Nom : Wattmètre de précision astatique Chauvin Arnoux
Hauteur en mm : 128
Largeur en mm : 230
Longueur en mm : 277
Poids en kg : 3,410
Description : Le wattmètre tient dans un coffret en bois. A l'intérieur, sur le couvercle figure une notice simplifiée d'Utilisation :.
Utilisation : Mesure de la puissance consommée par un appareil. Fonctionne en monophasé et en triphasé.
Intégrité de l’objet : Bonne
État général : Bon
Provenance : CNAM
Date de fabrication :
Période de fabrication :
Constructeur : Chauvin Arnoux
Type : 2,5-5 A – indications sur cadran : 23017-15/25-J67 (les 3 derniers caractères ne pas sûrs car peu lisibles)
N° Constructeur : 23017-2/25
Localisation : UBO/UFR S&T/CABINET DE CURIOSITÉ
Fait le 28 novembre 2008 par JP Girardot & B Calvez.
